AALBORG數字質量流量計DFM，產品概要

具有數字信號處理功能的 DFM 可編程熱式質量流量計

設計特點

多達 256 個單元的多點能力（用于 RS-485 選項）

存儲多達 10 種不同氣體的校準數據

支持 10 種不同的工程單位，包括用戶定義的

可編程 12 位累加器指示總氣體體積

帶繼電器輸出的高低氣體流量報警限值

帶繼電器輸出的高低氣壓報警限值

帶繼電器輸出的高低氣體溫度報警限值

四鍵鍵盤和帶背光的大型 128x64 圖形 LCD

數字（RS-232 或 RS-485）和模擬輸出同時運行

多達 32 種氣體的內部轉換系數

自動調零

自我診斷測試

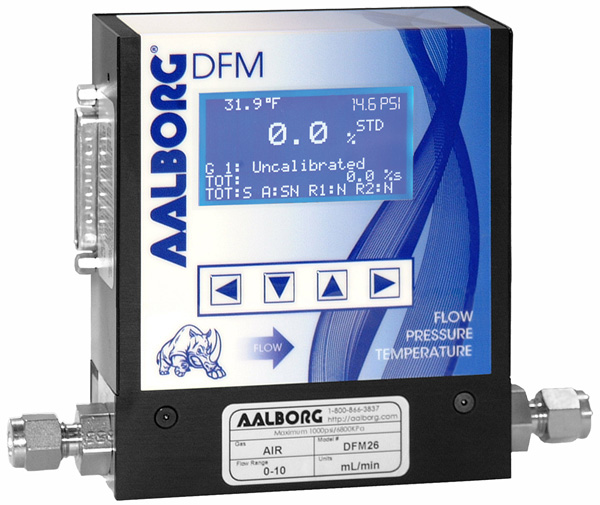

DFM數字質量流量計

界面

流量計的所有功能都可以通過本地四鍵鍵盤和 LCD 訪問。數字接口通過 RS485（可選 RS-232 可用）運行，并提供對適用內部數據的訪問，包括：流量、溫度、壓力讀數、自動歸零、累加器和警報設置、氣體表、轉換系數和工程單位選擇、動態響應補償和線性化表調整。

模擬接口為流量、壓力和溫度提供 0 至 5Vdc 或 0 至 10Vdc 或 4 至 20 mA 輸出（跳線可選）。

自動歸零

DFM 支持自動傳感器零偏移調整，可以通過鍵盤在本地或通過數字接口遠程激活。自動調零功能在自動調零過程中絕對不需要流量通過儀表。規定通過數字命令啟動、停止或保存當前的自動歸零值。

累加器

氣體的總體積是通過對時間的實際氣體流量進行積分來計算的。鍵盤菜單和數字接口命令都提供給：

將累加器設置為零

以預設流量啟動累加器

以預設的總音量分配動作

開始/停止累計流量

讀取累加器

當累加器讀數和“總停止”體積相等時，累加器條件變?yōu)檎妗?o:p>

流量警報

高和低氣體流量警報限制可以通過鍵盤或通過數字接口遠程編程。當當前流量讀數等于或高于/低于相應的高低警報級別值時，警報條件變?yōu)檎?。警?bào)動作可以指定預設延遲間隔（0-3600 秒）以激活觸點閉合器（高低警報分開）。

壓力報警

可以通過鍵盤或通過數字接口遠程編程高和低氣壓警報限制。當當前壓力讀數等于或高于高壓警報設置的相應值或等于或低于低壓警報設置的相應值時，壓力警報條件變?yōu)檎妗？梢苑峙渚瘓?bào)動作來激活觸點閉合器（分別用于高壓和低壓警報）。

溫度報警

高低氣體溫度報警限值可以通過鍵盤或通過數字接口遠程編程。當當前溫度讀數等于或高于高溫警報設置的相應值或等于或低于低溫警報設置的相應值時，溫度警報條件變?yōu)檎妗？梢苑峙渚瘓?bào)動作以激活觸點閉合器（分別用于高溫和低溫警報）。

工程單位

流量設定點、測量的氣體流量和相關的累加器數據通過前面板鍵盤或數字接口直接以工程單位換算。

支持以下測量單位：%FS、L/min、L/h、mL/min、mL/h、SCFH、SCFM、LbPH、LbPM、用戶定義的 EU。

多氣體校準

DFM 能夠存儲多達 10 種氣體的主要校準數據。此功能允許針對多種氣體校準相同的 DFM，同時保持每種氣體的額定精度。

轉換系數

多達 32 種氣體的轉換系數存儲在 DFM 中。此外，還提供了用戶定義的轉換系數。轉換系數可以通過鍵盤或數字接口命令應用于十種氣體校準中的任何一種。

聯系關閉

提供兩組干接點繼電器輸出來驅動用戶提供的設備。這些可通過本地鍵盤或數字接口進行編程，以便在發生指定事件時（例如，當超過低或高流量、壓力或溫度警報限制或當累加器達到指定值時）切換繼電器。

泄漏完整性

1 x 10 -9 sccs 的氦氣大到外部環境。
