XFM 低成本鋁或不銹鋼數字熱式質量流量計

設計特點

多支持 23 個工程單位（包括用戶定義）。

存儲多達 10 種氣體的校準數據。

可編程累加器指示總氣體量。

具有預設延遲間隔的高低氣流警報限制。

兩組帶有鎖存選項的用戶可編程機電 SPDT 繼電器。

用戶可選擇模擬 0-5 Vdc 或 4-20mA 輸出。

多達 32 種氣體的內部轉換系數。

數字接口（RS-232 / RS-485，Profibus DP 可用）。

多達 256 個單元的多點功能（RS-485 選項）。

具有 I&M 功能的可選 Profibus DP 接口。

自動傳感器零偏移調整（通過數字接口或本地按鈕）。

自我診斷測試。

本地 2 x 16 字符 LCD 顯示屏*，帶可調節背光（可選）。

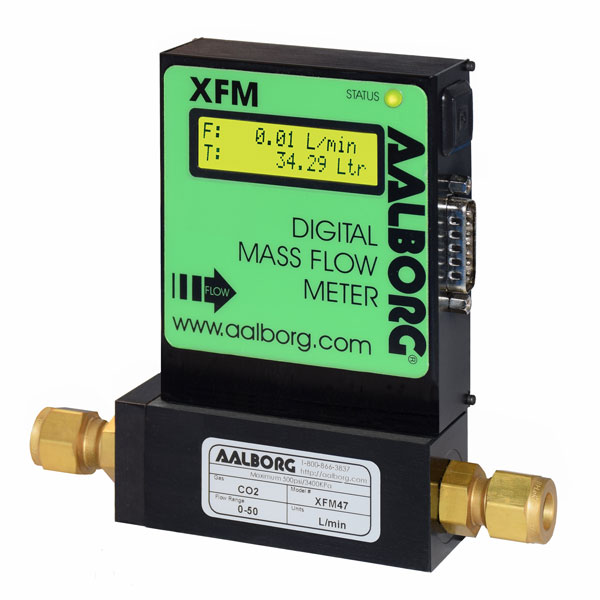

XFM 數字質量流量計

流量可以 23 種不同的體積流量或質量流量工程單位顯示，包括用戶特定的。流量計可以通過 RS-232/RS-485 或可選的 Profibus DP 接口進行遠程編程。

XFM 流量計支持多種功能，包括：

可編程流量累加器、高流量和低流量警報、自動調零、2 個繼電器輸出、跳線可選 0-5 Vdc 或 4-20 mA 模擬輸出、狀態 LED 診斷、能夠存儲校準到 10 種不同的氣體、內部或用戶特定的 K 因子?？蛇x的本地 2 x 16 字符 LCD 顯示屏*，帶可調節背光，同時提供流量、總量和診斷讀數。

工作原理

進入質量流量傳感器的氣流通過將一小部分氣流分流通過毛細管不銹鋼傳感器管進行分流。氣體的其余部分流過主流道。主要導管和傳感器管的幾何形狀設計用于確保每個分支中的層流。根據流體動力學原理，氣體在兩個層流管道中的流速彼此成比例。因此，傳感器管中測得的流量與通過傳感器的總流量成正比。為了檢測傳感器管中的流量，通過精密纏繞的加熱器傳感器線圈在傳感器管的兩個部分引入熱通量。熱量通過傳感器管的薄壁傳遞給內部流動的氣體。隨著氣流的發生，

電子控制電路檢測所得的溫度相關電阻差。傳感器繞組處測得的溫度梯度與發生的瞬時流量成線性比例。生成的輸出信號是氣體攜帶的熱量的函數，以指示基于質量分子的流速。此外，XFM 型號質量流量計包含精密模擬微控制器 (ARM7TDMI® MCU) 和非易失性存儲器，可存儲所有硬件特定變量和多達 10 個不同的校準表。

界面

數字 RS485 或 RS-232 接口（可選 Profibus DP 接口可用）提供對適用內部數據的訪問，包括：流量、CPU 溫度、自動歸零、累加器和警報設置、氣體表、轉換系數和工程單位選擇、動態響應補償和線性化表調整。模擬接口為流量讀數提供 0 至 5Vdc 或 4 至 20 mA（跳線可選）輸出。

自動歸零

XFM 支持自動傳感器零偏移調整，可以通過維護按鈕在本地激活或通過數字接口遠程激活。自動調零功能需要在調整過程中絕對沒有流量通過儀表。規定通過數字命令啟動、讀取或保存當前的自動歸零值。

累加器

氣體的總體積是通過將實際氣體流速作為時間的函數進行積分來計算的。

數字接口命令用于：

將累加器設置為零。

以預設流量啟動累加器。

以預設的總音量分配動作。

開始/停止累計流量。

讀取累加器。

當累加器讀數和“總停止”體積相等時，累加器條件變?yōu)檎?。此外，還規定在傳感器預熱期間自動禁用累加器。

流量警報

高和低氣體流量警報限制可以通過數字接口進行預編程。當當前流量讀數等于或高于/低于相應的高低警報級別值時，警報條件變?yōu)檎?。警報動作可以指定預設延遲間隔（0-3600 秒）以激活觸點閉合器（高低警報分開）。鎖定模式控制功能允許每個繼電器鎖定或遵循相應的警報狀態。

多氣體校準

XFM 能夠存儲多達 10 種氣體的主要校準數據。此功能允許針對多種氣體校準相同的 XFM，同時保持每種氣體的額定精度。

轉換因子

多 32 種氣體的轉換因子存儲在 XFM 中。此外，還提供了用戶定義的轉換系數。轉換因子可以通過數字接口命令應用于十種氣體校準中的任何一種。

觸點閉合

提供兩組機電 SPDT 繼電器輸出來驅動用戶提供的設備。

這些可通過數字接口進行編程，以便在發生指定事件時（例如，當超出低或高流量警報限制或當累加器達到指定值時）或可由用戶直接控制繼電器。

泄漏完整性

1 x 10 -9 smL/sec 大氦氣到外部環境。
