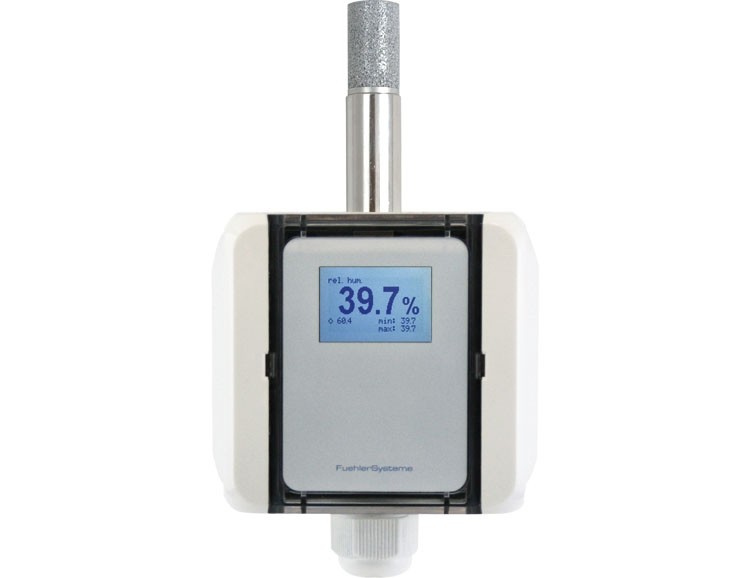

FUEHLERSYSTEME溫濕度傳感器RAFT(H)/A

高精度 RAFT(H)/A 濕度和溫度傳感器記錄相對濕度 0...100% r.h。和環境中的空氣溫度使用電容式傳感器并將該測量值轉換為線性輸出信號 0-10 V 和 4-20 mA。

作為選項，該設備具有無電位轉換觸點和背光顯示屏。

可以為兩個測量值之一定義轉換觸點。

顯示內容可以使用菜單和測量值、開關閾值設置、相應繼電器的狀態、所選間隔（1 小時 / 6 小時 / 12 小時 / 24 h) 等可以讀出。除了溫度外，還可以從 4 個參數中選擇測量值 % r.h.、g/m3、g/kg、每個 DIP 開關可以輕松選擇 dp。

此外，濕度測量裝置具有加熱功能，可在 95...99% r.h. 的高濕度下保護傳感器。如果相對濕度超過出廠設置的閾值一段時間，加熱功能將被開啟。傳感器在有限的時間內加熱，從而干燥并防止冷凝。在加熱和隨后的溫度平衡階段，輸出信號保持穩定在觸發加熱功能之前的一個測量值。

濕度和溫度傳感器通過可擰緊的燒結過濾器得到很好的保護，免受污染，如果需要，可以使用偏移控制器進行原位精細校準。

參數：

測量范圍 r.H. 0-100% 相對濕度

測量范圍濕度 0-50 g/m3、0-80 g/m3（計算值）可通過 DIP 開關選擇

測量范圍 空燃比 0-50 g/kg, 0-80 g/kg (計算) 撥碼開關可選擇

測量范圍 -20...+50°C DP, -20...+80°C DP, 0...+50°C DP (計算值) 可通過 DIP 開關選擇

測量范圍溫度-20...+80°C

刻度 -30...+70°C、-20...+80°C、0...+50°C、0...+100°C 可通過 DIP 開關選擇

精度濕度 ±2% r.H. （20°C 時為 30-70% r.H.，否則為 ±3% r.H.）

準確溫度 ±0,3 K（10...40°C，否則 ±0,5 K），

溫度依賴性 ±0.02% r.H. / K（電壓輸出），±0.04% r.H. /K（當前版本）； ±0,05°C / 10 K（電壓版本），±0,07°C / 10 K（電流輸出）

長期穩定性 ±1%/年

傳感器 組合式電子溫濕度傳感器

傳感器保護螺紋不銹鋼燒結過濾器，通過加熱功能在 95...99% r.H. 范圍內進行冷凝保護。

流速 < 2 m/s

電源電壓模擬 0-10 V 24 V AC/DC (±5%)

模擬電源電壓 4-20 mA 15...36 V DC (Ubmin = 15 V + RLoad*0,02A)

電流消耗在 0-10 V 典型值。 10 mA、30 mA 峰值電流消耗持續 50 ms 在選項繼電器的開關時刻

最大 4-20 mA 時的電流消耗20 mA / 輸出，40 mA 峰值電流消耗持續 50 ms 在選項繼電器的開關時刻

模擬輸出 0-10 V 3 線制連接，負載電流 < 0,1 mA

模擬輸出 4-20 mA 2 線制連接（變送器），最大值RLoad(Ohm) = (+Ub - 15 V) / 0,02 A

報警輸出 1 x 無電位轉換觸點，48 V，1 A

切換遲滯繼電器 所選標度的 2%（無顯示），所選標度的 0,5...5% 可調（帶顯示屏）

最大電氣連接螺釘端子1,5 平方毫米

外殼聚碳酸酯 PC UL 94 V0 帶鉸鏈鎖，顏色信號白色，類似于 RAL 9003

電纜密封套 PG11 高強度電纜密封套，帶應力消除裝置

顯示 可選LCD-Display，顯示實際濕度和溫度

材質保護管：不銹鋼V2A

尺寸 外殼：L 89 x W 80 x H 47 mm，保護管：? 16 x 60 mm

防護類型 外殼/電子：IP65，傳感器：IP30

防護等級 III

工作范圍 r.H. 0...98% 相對濕度在無污染、非冷凝的空氣中

工作溫度 探頭：-20...+80°C，電子：-20...+70°C

儲存溫度 -20...+50°C

安裝螺絲緊固

證書工業校準證書參照國家標準

認證 CE、EAC、RoHS

% r.H., g/m3, g/kg, DP °C

accuracy ±2% r.H.

-30...+70°C, -20...+80°C, 0...+50°C, 0...+100°C

output 0-10 V, 4-20 mA, changer

heating function for condensation protection

hinge lock technology

型號：

RAFT(H)/A-I 0-100% r.H. -20...+80°C 2 x 4-20 mA without display

RAFT(H)/A-ID 0-100% r.H. -20...+80°C 2 x 4-20 mA with display

RAFT(H)/A-IR 0-100% r.H. -20...+80°C 2 x 4-20 mA, changer without display

RAFT(H)/A-IRD 0-100% r.H. -20...+80°C 2 x 4-20 mA, changer with display

RAFT(H)/A-U 0-100% r.H. -20...+80°C 2 x 0-10 V without display

RAFT(H)/A-UD 0-100% r.H. -20...+80°C 2 x 0-10 V with display

RAFT(H)/A-UR 0-100% r.H. -20...+80°C 2 x 0-10 V, changer without display

RAFT(H)/A-URD 0-100% r.H. -20...+80°C 2 x 0-10 V, changer with display
