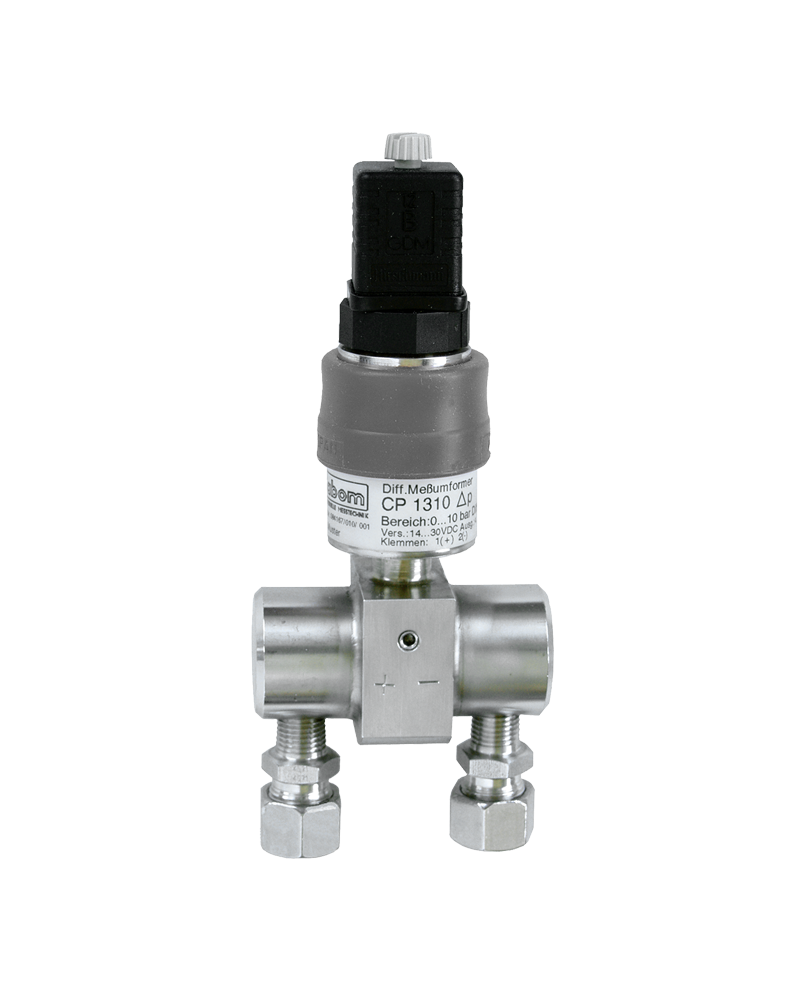

LABOM壓差變送器CP1310

特征

小而堅固的設計

不銹鋼接液部件

測量范圍 0...250 mbar 至 0...25 bar

零點和量程可通過電位器進行外部調整

輸出信號：4...20 mA 2 線制電路，0...20 mA 3 線制電路，0(2)...10 V 3 線制電路

外殼設計：材料：st。鋼墊。-沒有。 1.4301 (304)

防護等級：IP 65

 用于微調電位器的硅蓋板。

符合 DIN EN 175301-803-A（DIN 43650，A 型）的直角插頭

帶電纜密封套 M16x1.5 mm，

電纜直徑 4...10 毫米

過程連接件 2 x NPT 1/4 - 18，標準距離 54 mm。選項：壓縮接頭 (Ermeto)更多型號可應要求提供

測量系統 壓阻式測量電橋，由集成不銹鋼膜片保護

填充材料：無硅合成油

材料：隔膜：st。鋼墊。-沒有。 1.4404 (316L)

細胞：圣。鋼墊。-沒有。 1.4404 (316L)

重量：標準外殼：約。 1030 克

儲存溫度范圍：-25...+80 °C

極限溫度范圍：-25...+70 °C

額定溫度范圍：-10...+70 °C

溫度影響：在零點上：≤ 0.05 % of meas。跨度/K

在措施上?？缍龋?/span>≤ 0.05 % 的測量值?？缍?/span>/K

輔助電源：標準版：

- 額定電壓 24 V DC

- 功能范圍

2 線制電路 14...30 V DC

3 線制電路 16...30 V DC

- 大限度。許可。工作電壓 30 V DC

 防爆設計：

許可。 2 線制電路的電壓范圍 15...30 V DC

 防爆設計：

許可。 3 線制電路的電壓范圍 16...30 V DC

標準測量范圍：見訂單詳情

過載限制一側和靜態超壓兩側：請參閱訂單詳細信息

過載影響：≤ 0.1 % f.s.

輸出信號：4...20 mA，2 線制電路，標準。其他信號見訂單詳情。

輸出信號中的電流限制：大輸出電流約30毫安

電源電壓影響：≤ 0.2 % f.s. / 10 伏

調整范圍：零點和量程約。 ± 10 %

響應時間：≤ 20 ms

線性誤差包括滯后：≤ 0.5 % v.E. （基于終端）

電氣數據： 本安電路中大值的總和：

Ui = 30 伏

Ii = 100 毫安

圓周率 = 0.7 瓦

 更多信息請參見數據表。

注意：確保在爆炸危險區域內外的整個布線過程中都有等電位連接。

 如果設備安裝在 0 區且溫度等級為 T5 和 T6 并且出現故障，請關閉設備！

負擔： - 當前輸出：

2線電路

標準版本 Ra= UB - 14 V / 20 mA (KOhm)

帶防爆保護 Ra = UB - 15 V / 20 mA (KOhm)

 - 電壓輸出：

在有功率輸出的設備的情況下可以獲得20mA的電流。

負載影響：對于 500 歐姆負載變化：≤ 0.1 % f.s.

EMC 測試： - 根據 EN 50082，第 2 節，95 年 3 月發布的工業噪聲抗擾度

- 發射干擾符合 EN 50081，第 1 節，1993 年針對住宅和工業區的問題

測試和

查看文檔

類型系列

CP1310、CP1311
