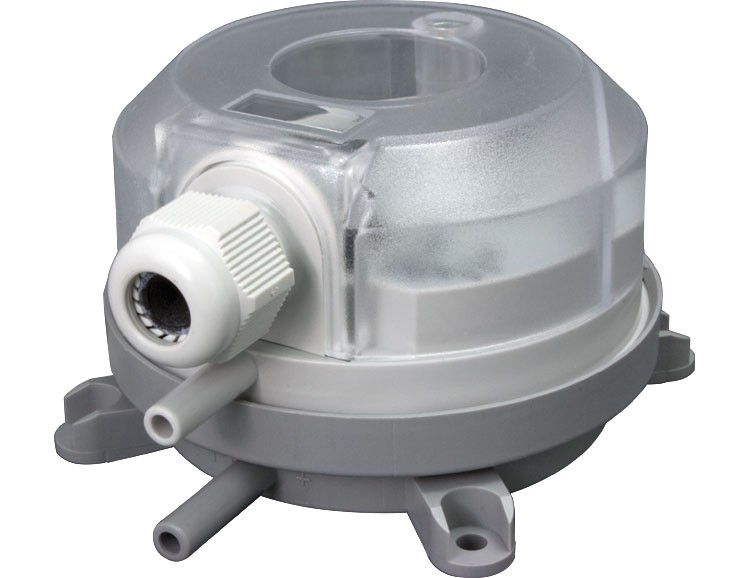

FUEHLERSYSTEME氣體壓力傳感器DW/H壓力開關通過兩個輸入端使用硅膠膜檢測過壓、欠壓或差壓，并在達到指定的開關壓力時切換轉換觸點。

氣體

該設備特別適用于環境空氣和其他不易燃、無腐蝕性氣體。

調節器

開關壓力可以在調節器上通過一個指導刻度來設置。

使用壽命

組件保證超過 100 萬次開關循環。

開關容量

轉換觸點提供大的電氣開關容量。 1.5 A (0.4 A) / 250 VAC。

易于組裝

符合 DIN 46244 標準的 6.3 x 0.8 AMP fl at 插頭或插入式螺釘端子和 M20x1.5 電纜套管的電氣連接可提供大的安裝自由度和速度。

好的質量

憑借高質量的組件、現代化的批量生產、自動化測試/校準設置和 100% 的終檢驗，您將獲得具有“德國制造”質量保證的產品。

壓力類型正壓、負壓或差壓

中等非腐蝕性氣體

測量范圍壓力 20...200 Pa、30...400 Pa、50...500 Pa、200...1000 Pa、500...2500 Pa、1000...5000 Pa（其他應要求提供）

重復性 ±1/2,5/5%，小值±5帕

耐久性超過 1 Mio。切換操作

電氣分斷能力 1.5 A at 250V AC（低電壓版本 < 0.1 A，24 V DC 應要求提供）

電氣連接扁平連接 6.3 x 0.8 DIN 46244，帶夾緊螺釘，大 2.5 mm2

爆破壓力 > 100 毫巴

PA 6.6 外殼控制柜，POM 安裝部分

電纜密封套 M16x1,5 高強度電纜密封套，帶應力消除裝置

材料膜：硅膠，可選NBR（不含硅膠）

防護等級 IP54

工作溫度 -30...+80°C

安裝 外殼：螺釘緊固，壓力連接：2 個帶緊固螺釘?shù)乃芰瞎艿肋B接接頭和 2 m ? 6 mm PVC 管（在供貨范圍內）

安裝位置垂直、水平

認證 CE、EAC、RoHS、EN 60730 1.5 A 認證、DVGW 認證，符合 DIN 3398 第 2 部分。EC 型式檢驗 EN 1854

型號：

DW/H-10 20...200 Pa ±5%, min. ±5 Pa 10 Pa

DW/H-20 30...400 Pa ±5%, min. ±5 Pa 15 Pa

DW/H-30 40...200 Pa ±5%, min. ±5 Pa 20 Pa

DW/H-40 50...500 Pa ±2,5%, min. ±5 Pa 20 Pa

DW/H-50 200...1000 Pa ±1%, min. ±5 Pa 100 Pa

DW/H-60 500...2500 Pa ±1%, min. ±5 Pa 150 Pa

DW/H-70 1000...5000 Pa ±1%, min. ±5 Pa 250 Pa
