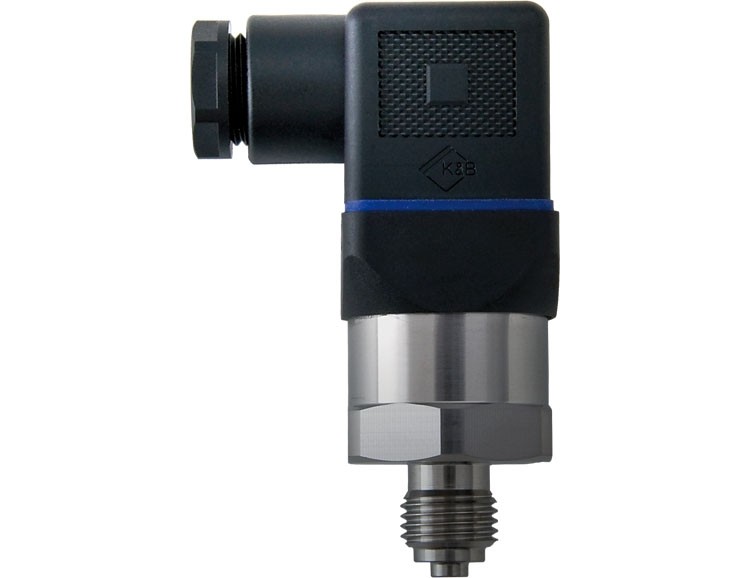

FUEHLERSYSTEME DT/D壓力傳感器

DT/D 壓力傳感器測量氣態和液態介質中的表壓，并將其轉換為 0-10 V 或 4-20 mA 的線性輸出信號。 校準是通過電子方式進行的，因此壓力變送器的總誤差很小，并且長期穩定。 不銹鋼膜完全真空密封，極耐爆，可用于液壓、氣動、環境技術、工藝技術、半導體技術和汽車工程中的所有標準介質。

0...1000 bar

stainless steel membrane

0-10 V, 4-20 mA

thread G1/4 inch, G1/2 inch

測量范圍壓力從 0...0,6 到 0...1000 bar

精度 ±1.0% of range (0.5% BFSL), 選項：±0.5% of range (0.25% BFSL)

響應時間 (t90) < 4 ms

長期漂移 ±0,1% FS

耐久性 1 億次負載變化

傳感器中面不銹鋼膜

模擬電源電壓 0-10 V 14...30 V DC

模擬電源電壓 4-20 mA 8...30 V DC

電流消耗在 0-10 V 典型值。 8 毫安

最大 4-20 mA 時的電流消耗25毫安

模擬輸出 0-10 V 3 線制連接（負載電阻 > 10 kOhm）

模擬輸出 4-20 mA 2 線制連接（變送器），最大值RLoad(Ohm) = (+Ub - 8 V) / 0,02 A

電氣連接角連接器 DIN EN 175301-803 A

隔離電壓 DC 500 V

過載壓力限制2

根據 IEC 68-2-32 / 1 m 在鋼板上自由落體的沖擊載荷測試 / 1000 g

防振 10 g（根據 IEC 60068-2-6 進行測試，在諧振下），20 g 根據要求

材料與介質接觸的部件：不銹鋼316L（= 10 bar）；不與介質接觸的部分：不銹鋼316L、HNBR、PA；密封：丁腈橡膠

重量 80 克

防護等級 IP65

防護等級 III

工作溫度 -30...+100°C

環境溫度 -30...+100°C

儲存溫度 -20...+70°C

安裝旋入式螺紋 G1/4 英寸（根據要求提供更多信息）

認證 CE、UL、EAC、GL、RoHS

型號：

DT/D-IA 0...0,6 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IB 0...1 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IC 0...1,6 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-ID 0...2,5 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IF 0...6 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IG 0...10 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IH 0...16 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-II 0...25 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IJ 0...60 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IK 0...100 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IK1 0...160 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IL 0...250 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IM 0...600 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IN 0...1000 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-UA 0...0,6 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UB 0...1 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UC 0...1,6 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UD 0...2,5 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UF 0...6 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UG 0...10 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UH 0...16 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UI 0...25 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UJ 0...60 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UK 0...100 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UK1 0...160 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UL 0...250 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UM 0...600 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UN 0...1000 bar ±0,5% BFSL G1/4 inch 0-10 V
