FUEHLERSYSTEME大氣壓壓力傳感器AD/A

壓力傳感器 AD/A 記錄 500...1150 mbar 范圍內的大氣壓力或氣壓，并將該測量值轉換為 0-10 V 和 4-20 mA 的線性輸出信號。

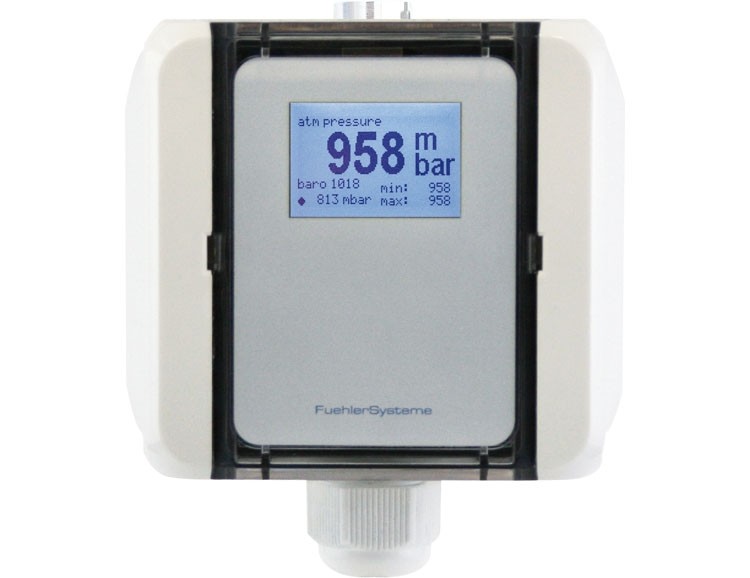

作為一個選項，壓力變送器有一個無電位轉換觸點和一個背光顯示器。

顯示內容可以使用菜單和實際值、開關閾值設置、繼電器狀態(tài)、所選間隔（1 小時 / 6 小時 / 12 小時 / 24 h) 等可以讀出。

在顯示版本上，可以輸入海拔高度駕駛室并在大氣和大氣壓力之間切換。

大氣壓力由天氣條件和海拔高度定義。 大氣壓力由天氣條件定義并標準化

根據(jù)海拔高度。

如果需要，可以使用 SPAN 控制器對壓力傳感器進行原位精細校準。

介質空氣、非腐蝕性、不可燃、非冷凝氣體

測量范圍 atm.氣壓 500-1150 毫巴

刻度 500...1150 毫巴，750...1150 毫巴

精度 ±5 毫巴（20°C 時）

溫度依賴性 1 mbar / 10 K

線性誤差 ±1.0% 終值

偏移 值±50 毫巴

輸出衰減 0 s / 1 s / 5 s / 10 s 可通過 DIP 開關選擇

傳感器 壓阻片上硅傳感器

傳感器保護不銹鋼燒結過濾器

電源電壓模擬 0-10 V 24 V AC/DC (±5%)

模擬電源電壓 4-20 mA 15...36 V DC (Ubmin = 15 V + RLoad*0,02A)

電流消耗在 0-10 V 典型值。 15 mA、30 mA 峰值電流消耗持續(xù) 50 ms 在選項繼電器的開關時刻

4-20 mA 時的電流消耗20 mA / 輸出，40 mA 峰值電流消耗持續(xù) 50 ms 在選項繼電器的開關時刻

模擬輸出 0-10 V 3 線制連接， 小值負載電阻 100 kOhm

模擬輸出 4-20 mA 2 線制連接（變送器）， 值RLoad(Ohm) = (+Ub - 15 V) / 0,02 A

報警輸出 1 x 無電位轉換觸點，48 V，1 A

切換遲滯繼電器 所選標度的 2%（無顯示），所選標度的 0,5...5% 可調（帶顯示屏）

電氣連接螺釘端子1,5 平方毫米

耐壓5倍量程

外殼聚碳酸酯 PC UL 94 V0 帶鉸鏈鎖，顏色信號白色，類似于 RAL 9003

尺寸外殼：長 89 x 寬 80 x 高 47 毫米

電纜密封套 PG11 度電纜密封套，帶應力消除裝置

顯示可選 LCD 顯示屏，帶背光開/關/自動

防護等級 IP30

防護等級 III

工作范圍 r.H. 0...98% 相對濕度在無污染、非冷凝的空氣中

工作溫度 0...+50°C

儲存溫度 0...+50°C

安裝螺絲緊固

認證 CE、EAC、RoHS

型號：

AD/A-I 500...1150 mbar 4-20 mA without display

AD/A-ID 500...1150 mbar 4-20 mA with display

AD/A-IR 500...1150 mbar 4-20 mA, changer without display

AD/A-IRD 500...1150 mbar 4-20 mA, changer with display

AD/A-U 500...1150 mbar 0-10 V without display

AD/A-UD 500...1150 mbar 0-10 V with display

AD/A-UR 500...1150 mbar 0-10 V, changer without display

AD/A-URD 500...1150 mbar 0-10 V, changer with display
