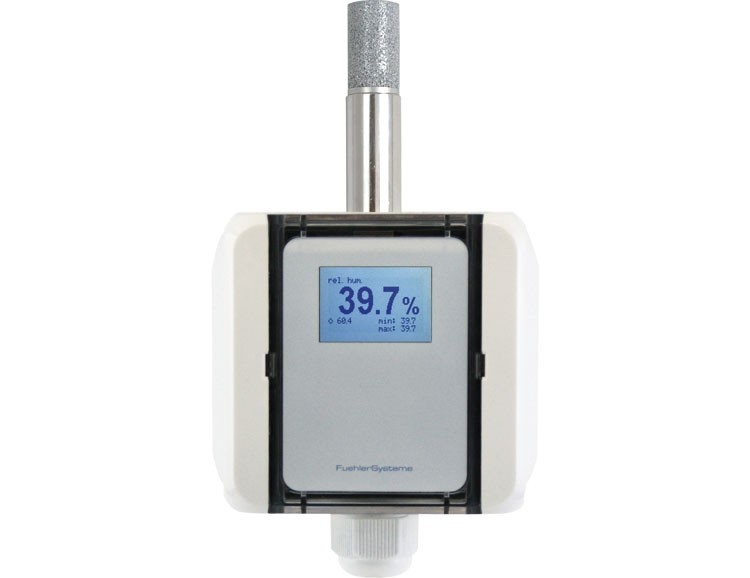

FUEHLERSYSTEME濕度傳感器RAF/A

RAF/A 濕度傳感器記錄相對濕度 0...100% r.h。使用電容式傳感器檢測環境中的空氣，并將該測量值轉換為標準輸出信號 0-10 V 和 4-20 mA。

作為選項，該設備具有無電位轉換觸點和背光顯示屏。

顯示內容可以使用菜單和測量值、開關閾值設置、相應繼電器的狀態、所選間隔（1 小時 / 6 小時 / 12 小時 / 24 h) 等可以讀出。此外，濕度測量裝置具有加熱功能，可在 95...99% r.h. 的高濕度下保護傳感器。如果相對濕度超過出廠設置的閾值一段時間，加熱功能將被開啟。傳感器在有限的時間內加熱，從而干燥并防止冷凝。在加熱和隨后的溫度平衡階段，輸出信號保持穩定在觸發加熱功能之前的一個測量值。

濕度傳感器通過可擰緊的燒結過濾器很好地防止污染，如果需要，可以使用偏移控制器進行原位精細校準。

0...100% r.H.

accuracy ±3% r.H.

output 0-10 V, 4-20 mA, changer

heating function for condensation protection

hinge lock technology

參數：

測量范圍 r.H. 0-100% 相對濕度

精度 ±3% r.H. （30%...70% r.H.，否則 ±5% r.H. 在 20°C）

溫度依賴性 ±0.02% r.H. / K（電壓輸出），±0.04% r.H. /K（電流輸出）

長期穩定性 ±1%/年

傳感器 電容式濕度傳感器

傳感器保護螺紋不銹鋼燒結過濾器，通過加熱功能在 95...99% r.H. 范圍內進行冷凝保護。

流速 < 2 m/s

電源電壓模擬 0-10 V 24 V AC/DC (±5%)

模擬電源電壓 4-20 mA 15...36 V DC (Ubmin = 15 V + RLoad*0,02A)

電流消耗在 0-10 V 典型值。 10 mA、30 mA 峰值電流消耗持續 50 ms 在選項繼電器的開關時刻

最大 4-20 mA 時的電流消耗20 mA / 輸出，40 mA 峰值電流消耗持續 50 ms 在選項繼電器的開關時刻

模擬輸出 0-10 V 3 線制連接，負載電流 < 0,1 mA

模擬輸出 4-20 mA 2 線制連接（變送器），最大值RLoad(Ohm) = (+Ub - 15 V) / 0,02 A

報警輸出 1 x 無電位轉換觸點，48 V，1 A

切換遲滯繼電器 所選標度的 2%（無顯示），所選標度的 0,5...5% 可調（帶顯示屏）

最大電氣連接螺釘端子1,5 平方毫米

外殼聚碳酸酯 PC UL 94 V0 帶鉸鏈鎖，顏色信號白色，類似于 RAL 9003

電纜密封套 PG11 高強度電纜密封套，帶應力消除裝置

顯示可選 LCD 顯示屏，帶背光開/關/自動

材質保護管：不銹鋼V2A

尺寸 外殼：L 89 x W 80 x H 47 mm，保護管：? 16 x 40 mm

防護類型 外殼/電子：IP65，傳感器：IP30

防護等級 III

工作范圍 r.H. 0...98% 相對濕度在無污染、非冷凝的空氣中

工作溫度 探頭：-20...+80°C，電子：-20...+70°C

儲存溫度 -20...+50°C

安裝螺絲緊固

認證 CE、EAC、RoHS

型號：

RAF/A-I 15...36 V DC 0-100% r.H. 4-20 mA

RAF/A-ID 15...36 V DC 0-100% r.H. 4-20 mA

RAF/A-IR 15...36 V DC 0-100% r.H. 4-20 mA

RAF/A-IRD 15...36 V DC 0-100% r.H. 4-20 mA

RAF/A-U 24 V AC/DC 0-100% r.H. 0-10 V

RAF/A-UD 24 V AC/DC 0-100% r.H. 0-10 V

RAF/A-UR 24 V AC/DC 0-100% r.H. 0-10 V, changer
