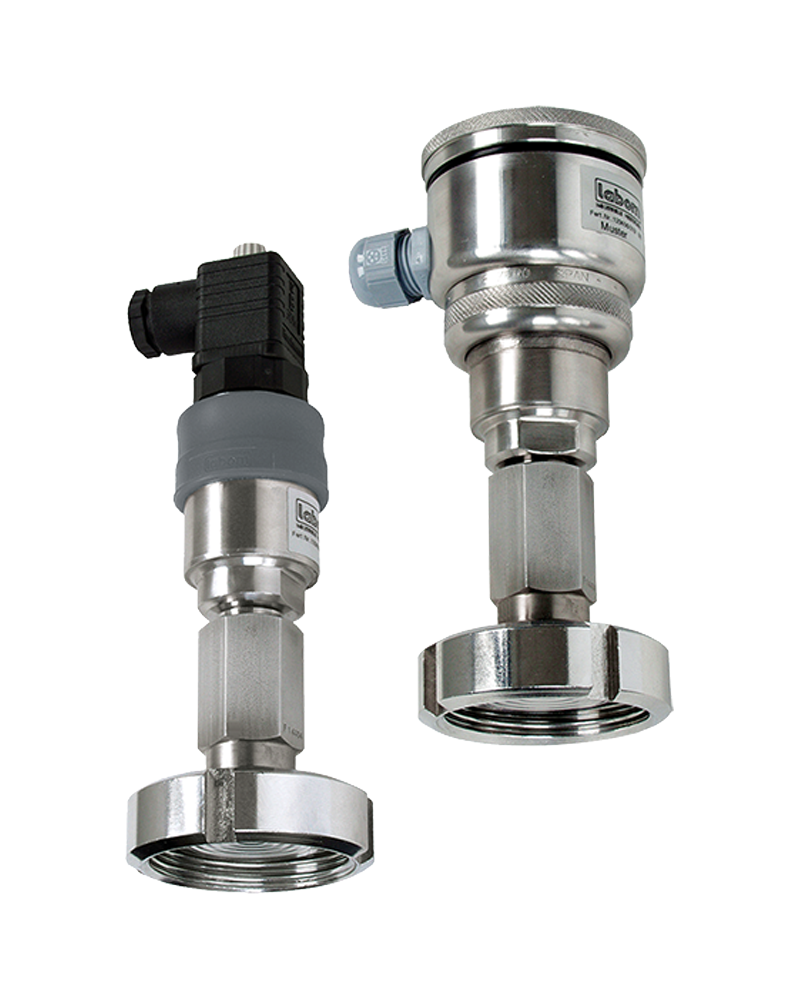

LABOM壓力變送器CC1020

特征

測量范圍：0...160 mbar 至 0...400 bar 壓力，0...0.4 bar 至 0...25 bar 壓力

壓阻式傳感器元件

內部容積減小的隔膜密封操作

零點和量程可通過電位器進行外部調整

測量系統過載保護

帶直角插頭的標準外殼：材料：st。鋼墊。-沒有。 1.4301 (304)

防護等級：IP 65

 用于微調電位器的硅蓋板。

符合 DIN EN 175301-803-A（DIN 43650，A 型）的直角插頭

帶電纜密封套 M16x1.5 mm，

電纜直徑 4...10 毫米。

 測量范圍≤ 10 bar 的內室曝氣。

現場外殼，堅固的設計：材料：st。鋼墊。-沒有。 1.4301 (304)

防護等級：

 - IP 65，通過集成的燒結過濾器進行內腔通風，適用于 ≤ 10 bar 的過壓測量范圍。

 選項：IP 67，通過連接電纜進行內腔通風，過壓測量范圍≤ 10 bar。

 帶有 O 形密封圈的可擰緊蓋環，用于可從外部接觸的微調電位器。

 帶 O 形環螺紋保護裝置的連接室用螺紋蓋。

 連接端子 4 mm2

 電纜密封套 M16x1.5 用于電纜直徑 4.5...10 mm，聚酰胺材料。

過程連接：隔膜密封系統見產品范圍 D5

測量系統：壓阻式測量電橋

材料：插座：st。鋼墊.. 1.4404 (316L)

重量（不含隔膜密封）：標準外殼：約200 克

現場住房：約。 750 克

儲存溫度范圍：-25...+80 °C

極限溫度范圍：-25...+70 °C

額定溫度范圍：-10...+70 °C

溫度影響：零點：≤ 0.03 % of meas?？缍?/span>/K

在措施上?？缍龋?/span>≤ 0.03 % of meas?？缍?/span>/K

輔助電源：標準版：

- 額定電壓 24 V DC

- 功能范圍

- 2 線制電路 14...30 V DC

- 3 線制電路 16...30 V DC

- 大許可。工作電壓 30 V DC

 防爆設計：

許可。 2 線制電路的電壓范圍 15...30 V DC

 防爆設計：

許可。 3 線制電路的電壓范圍 16...30 V DC

標準測量范圍：見訂單詳情

過載限制 UE：對于短時過載，請參閱訂單詳情

過載影響：≤ 0.1 % f.s.

輸出信號：4...20 mA，2 線制電路，標準。更多可能性請參閱訂單詳情

測試輸出（限現場外殼）：通過集成 LOC 二極管進行不間斷輸出電流測量

輸出信號中的電流限制：大輸出電流約30毫安

電源電壓影響：≤ 0.2 % f.s. / 10 伏

線性誤差包括滯后：≤ 0.3 % f.s. （極限點校準）

可調范圍：零點和測量跨度約。 ± 10 %

響應時間：≤ 20 ms

電氣數據：本質安全電路中大值的總和

Ui = 30 伏

Ii = 100 毫安

圓周率 = 0,7 瓦

 更多信息請參見數據表。

小心：確保在爆炸危險區域內外的整個布線過程中都有等電位連接。

 如果設備安裝在 0 區且溫度等級為 T5 和 T6 并且出現故障，請關閉設備！

負擔：電流輸出 2 線制電路：

 標準版本：Ra= UB - 14 V / 20 mA (KOhm)

 防爆：Ra = UB - 15 V / 20 mA (KOhm)

 電壓輸出：

在有功率輸出的設備的情況下可以獲得20mA的電流。

負載影響：對于 500 歐姆負載變化：≤ 0.1 % f.s.

EMC 測試： - 根據 EN 50082，第 2 節，95 年 3 月發布的工業噪聲抗擾度

- 發射干擾符合 EN 50081，第 1 節，1993 年針對住宅和工業區的問題

有關其他型號的信息，請參閱訂單詳情或應要求提供。

測試和

查看文檔

類型系列

CC1020、CC1021、CC2020、CC2021
