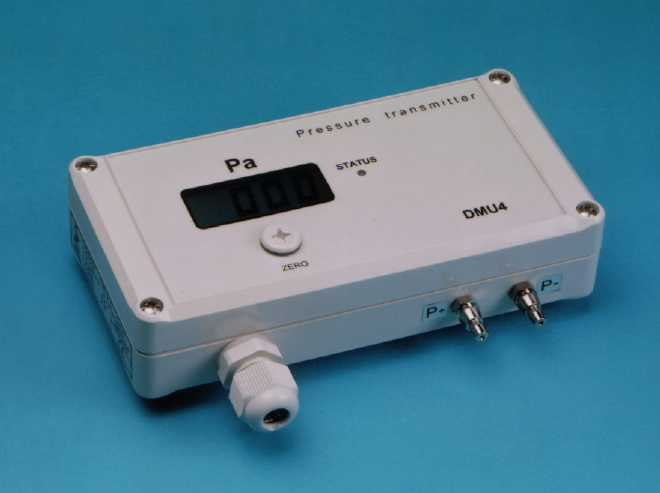

KALINSKY帶顯示屏的壓力變送器DMU2/DMU4 系列

描述：

DMU系列壓力變送器測量空氣和非腐蝕性氣體中的過壓、真空、差壓和壓力以及流速。測量值指向 0-10 V 或 0-10 kHz 模擬輸出 (DMU4) 或 4-20 mA 輸出 (DMU2)。它們顯示在 3.5 位 LED 顯示屏上，圖形高度為 12.7 mm . DMU2 具有 4-20 mA - 2 線輸出，這意味著它不需要外部電源。由于使用了壓阻式電池，壓力變送器達到了高可靠性和精度。外殼的防護等級為 IP65。它適用于壁掛式安裝。前面的紅色 LED 警告用戶不要承受過載壓力。壓力變送器 DMU 4 可以通過幾個附加選項來完善：

 - 帶有顯示開關電平和正面 LED 的開關輸出

 - 模擬輸出延遲和開關輸出延遲 60 秒可能

 - 電源 24 VDC、24 VAC 或 230 VAC

 - 用于測量流速的平方根輸出

 - 頻率輸出 0-10 kHz

測量范圍：

  0-0,25 mbar (0-25 Pa) 步進到 0-10 bar (0-1000 kPa)

中等的：

  空氣和非腐蝕性氣體

應用：

  控制鼓風機

  空氣過濾器的監督

  液位監測

  氣流監測

  潔凈室的壓力控制和調節

  醫學工程

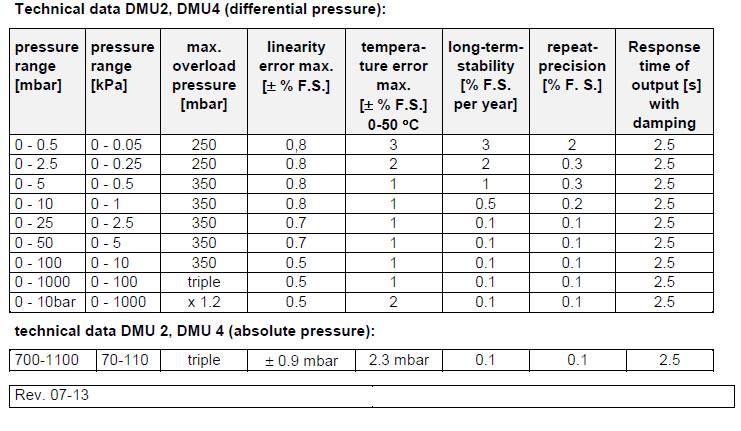

operation temperature range: -20 to +50 °C

hysteresis: 0,1% (range 0-50 Pa 2 %, range 0-100 Pa 1 %)

medium: air and all not aggressive gases

power supply and output signals DMU2:

U supply : 15-30 VDC

analog output: 4-20 mA 2-wire

burden resistor: RB = 20...400 Ω

power supply and output signals DMU4:

U supply : 15-30 VDC or VAC

analog output: 0-10 V

load: RL >= 2 kΩ

connections: electrical: cable glands PG9 / screw clamps for 0,14-1,5 mm2

pneumatical: 2 connections for tubes with 4 mm or 6 mm diameter

inside

option 230 VAC power supply: 230 VAC +- 10 %

option 4-20 mA transmitter: analog output: 4-20 mA

burden resistor: Rb = 20 ... 100 Ω

option switching output: loadability: 230 VAC 1A

switch hysteresis: ca. 2 % v.E.

option square root output:

DMU 4 can measure and display the velocity of flow if it is completed with a square root output.

Therefor a measuring blend or a Prandtl-tube must be used.

analog output: 0-10 V or 4-20 mA

weight: ca. 200 g

protection class: IP 65

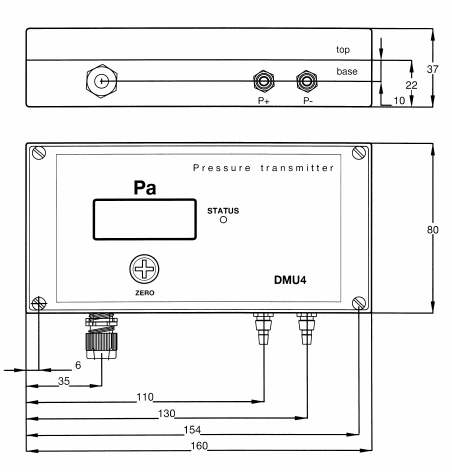

drawings: see page no.3
