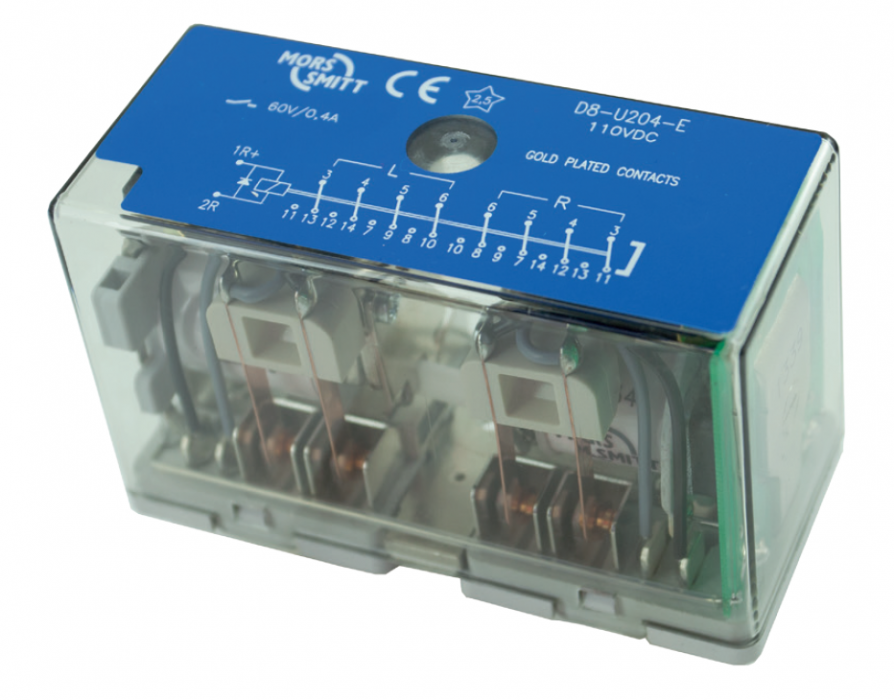

MORS SMITT D8-U200 繼電器 - 插入式，8 極

描述

帶有八個轉換觸點的插入式鐵路繼電器。標準配備反電動勢抑制二極管和磁弧滅弧，以實現高分斷能力和長觸點壽命。

繼電器的結構和材料的選擇使 D8-U200 繼電器適用于承受腐蝕性氣氛、低溫和高溫、沖擊和振動以及干燥到非常潮濕的環境。

無需外部固定夾，因為集成的“彈簧鎖”將在所有情況和安裝方向下將繼電器固定在插座中。

緊湊的設計、多種選項的選擇和泛用的插座使 D8-U200 繼電器成為一種簡單靈活的使用解決方案。

Mors Smitt 為車載和軌道旁應用提供各種高度可靠的繼電器。

我們所有的繼電器都是由鐵路工程師設計的，其使用壽命超過了火車的使用壽命。

迄今為止，全世界安裝了超過 600 萬個繼電器。

應用

這些繼電器專為要求苛刻的機車車輛應用而設計。

D8-U200 用于在一個繼電器中使用八個觸點的應用。

特征

緊湊的插件設計

瞬時，8 個 C/O 觸點

反電動勢抑制二極管

磁弧滅弧

扁平、方形和鍍銀繼電器引腳，可實現出色的插座連接

寬范圍插座

2 個集成彈簧鎖

透明蓋

高直流分斷能力

可選的正極機械鍵控繼電器到插座

多種選擇的靈活性

好處

證明可靠

長期可用性

易于維護

低生命周期成本

無需維護

鐵路合規

EN 50155 用于鐵路應用的機車車輛電子設備

IEC 60571 用于鐵路車輛的電子設備

鐵路應用中機車車輛的 IEC 60077 電氣設備

IEC 60947 低壓開關裝置和控制裝置

IEC 61373 機車車輛設備 - 沖擊和振動測試

EN 50121 鐵路應用的電磁兼容性

NF F 16-101/102, TS 45545-2 防火性能 - 鐵路機車車輛

IEC 60529 歐洲標準描述了防護等級（IP 代碼）

NF F 62-002 開關觸點繼電器和固定連接

認證


可用版本

類型 標稱電壓 (VDC)

D8-U201 24

D8-U202 48

D8-U203 72

D8-U204 110

D8-U205 96

D8-U206 12

D8-U207 36

可根據要求提供其他電壓
