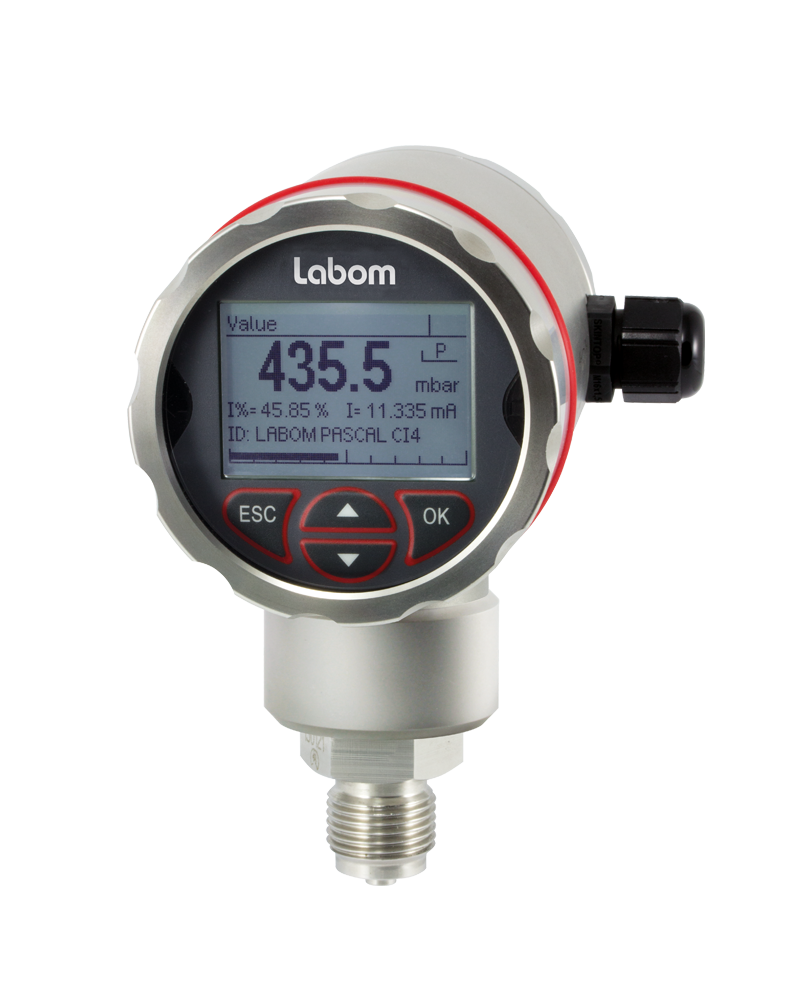

LABOM壓力變送器PASCAL CI4100

型號系列 CI4100

特征

用于測量氣體、蒸汽和液體的相對和壓力的壓力變送器

堅固設計的不銹鋼外殼，防護等級 IP 65/67

準確度 ≤ 0.1 %

高分辨率圖形顯示屏，具有直觀的 4 鍵操作和背光

參數化功能

更多功能

選項

準確度 ≤ 0.075 %

氣體和粉塵的防爆保護

根據 SIL2 分類

俄羅斯聯邦測量設備證書

符合 EN 10204 的材料證書

測量范圍：參見數據表

結構設計/案例

設計：兩腔外殼，可連續旋轉 ± 170°

外殼表面噴砂

材料案例： - 不銹鋼 mat.no。 1.4301/1.4305 (304/303)

- 不銹鋼 mat.no. 1.4404 (316L)

材料前蓋： - 聚丙烯，黑色

- 不銹鋼 mat.no. 1.4305 (303)

- 不銹鋼 mat.no. 1.4404 (316L)

墊片：硅膠/丁腈橡膠

符合 EN 60529 的防護等級： - IP 65 / IP 67

- IP 69K

符合 EN 60721 3-4 的氣候類別：4K4H

抗振性符合 EN 61298-3：10…60 Hz：± 0,35 mm

60…1000 赫茲：5 克

材料窗口： - Macrolon

- 不碎玻璃（需要不銹鋼前蓋）

電子連接： - 圓形連接器 M12

- 電纜密封套 M16x1.5，PA 黑色

- 電纜密封套 M16x1.5，不銹鋼

- 電纜密封套 M20x1.5，PA 黑色

- 電纜密封套 M20x1.5，不銹鋼

- 1/2" NPT, PA 黑色

 應要求提供更多連接

接線端子： - 最大 1.5 mm2 的彈簧夾端子

- 最大 2.5 mm2 的接線柱

- 最大 2.5 mm2 的螺紋端子

重量：約。 1.4公斤

銘牌：激光打標

過程連接

位置：-底部

- 背部

（應要求齊平安裝）

設計： - 根據 EN 837-1 的 G1/2 B

- 根據 EN 837-1 的 G1/4 B

- G1/4 A，符合 DIN 3852 Form E

- 1/2" NPT

- 1/4" NPT

應要求提供更多過程連接

材料 messstoffberührte Teile

傳感器：壓阻薄膜

傳感器膜片：1.4404/1.4435 (316L) 1.4542 (630)

插座：1.4404/1.4435 (316L) 1.4301/1.4404 (304/316L)

測量系統

傳感器：壓阻薄膜

傳感器填充：合成油，不含硅膠 FD1，FDA 未列出

準確性

參考條件：根據 EN 60770-1

TU = 常數。 (15…25) C

φ = 常數。 (45...75) % r.F.

pU = 常數。 (860...1060) 毫巴

UB = 24 伏直流 (± 3 伏直流)

RB = 50 Ω，HART：250 Ω

接地

MBA = 0 巴

校準位置：過程連接底部：垂直

過程連接背部：水平

參考精度：見數據表

長期漂移：參考標稱范圍 ≤ 0,1 %/Jahr

操作可用性：< 12 秒

電流輸出的響應時間 t90：對于 20 Hz 測量速率：通常為 120 ms

對于 100 Hz 測量速率：通常為 50 ms

溫度影響，案例：參見數據表

指示

顯示： - 帶背光的高分辨率圖形顯示

- 4 鍵操作

- 可自由配置的顯示模式

- 可連續旋轉 ± 170（每 90° 止動）

- 可選：遠程顯示和控制單元，可在距離測量點 10 m 處使用

配置存儲器： - 所有參數設置數據都可以從設備復制到顯示模塊的配置存儲器中。即使在斷電的情況下，數據也會永久存儲在那里。

- 參數可以簡單快速地傳輸?shù)狡渌O(shè)備。

輸出

信號：2 線技術 4…20 mA

下限 3.8…4 mA

上限 20…21 mA

下限報警電流 < 3.6 mA

上限報警電流 > 21 mA

電流限制 22 mA

數字通信：HART® 協議，版本 7

 設備驅動：

- SIMATIC PDM 的 EDD

- PACTware 或兼容系統的 DTM（FDT 合規性）

- 用于 375 / 475 現場通訊器的 EDD

功能： 可調：

- 線性

- 逆反應

- 按平方根

- 最多 64 個支撐點的表格功能

傾角：最大。 100:1

阻尼：0…999.9 s 可選，步長為 0.1 s

測量頻率：20 Hz，可切換至 100 Hz

分辨率：1 μA

電流檢測功能3.55…21.5 mA 可選擇 0.001 mA 的步長

負載 RB：RB ≤ (UV-12V DC)/0,022 A [Ohm]

UV = 電源電壓

 對于 HART 通信：RB ≥ 230 Ω

電源電壓

功能范圍：12…30 V DC，反極性保護

紋波：< 5 %

溫度范圍

環境溫度：-40…80 °C（溫度低于 - 30 °C 時顯示器的可見度會受到限制）

介質：-40…100 °C

儲存：-40…80 °C

測試和證書

查看文檔

類型系列

CI4100、CI4103
