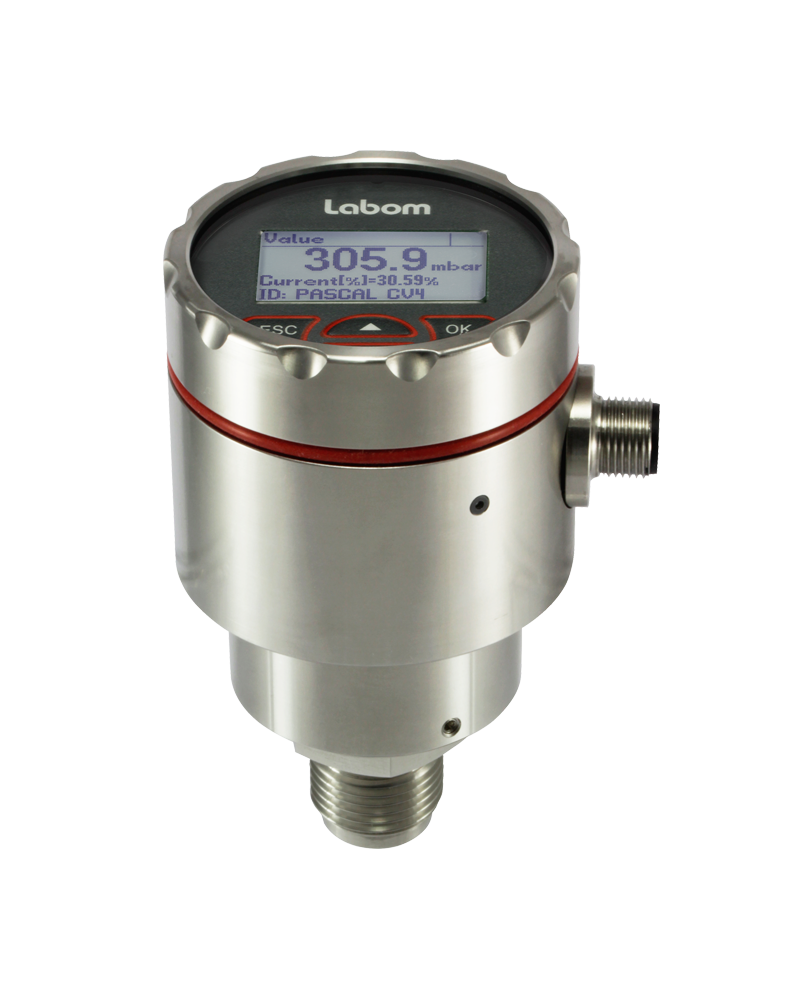

LABOM壓力變送器CV4100

特征

符合 EHEDG 和 3A 建議的衛生設計的不銹鋼緊湊外殼，防護等級 IP 65/67

準確度 ≤ 0.15 %

具有直觀操作和背光的高分辨率圖形顯示器

訪問設備數據

的參數設置、模擬和診斷功能

更多功能

選項

準確度 ≤ 0.1 %

氣體和粉塵的防爆保護

符合 EN 10204 的材料

符合 EN 102044 的校準

防護等級 IP 69K

設計：不銹鋼衛生外殼，可連續旋轉 ± 170°

材料案例：不銹鋼 mat.. 1.4305 (303)

選項：不銹鋼墊。 1.4404 (316L)

材料前蓋：不銹鋼 mat.. 1.4305 (303)

選項：不銹鋼墊。 1.4404 (316L)

墊圈：/丁腈橡膠

EPDM / FKM（如果防護等級為 IP 69K）

符合 EN 60529 的防護等級：IP 65 / IP 67

選項：IP 69K

符合 EN 60721 3-4 的氣候類別：4K4H

材料窗口：Macron 硬化

選項：不碎玻璃

電氣連接：圓形連接器 M12

 選項：電纜密封套

- M16x1.5，PA 黑色

- M16 x 1,5 黃銅鍍鎳

- M16x1.5，不銹鋼

- M20x1.5, PA 黑色

- M20 x 1,5 黃銅鍍鎳

- M20x1.5，不銹鋼

- 1/2" NPT, PA 黑色

 應要求提供更多連接

接線端：彈簧夾端子，大 2 mm2

銘牌：不干膠標簽

過程連接

位置： - 背部

設計： - 根據 EN 837-1 的 G1/2 B

- 根據 EN 837-1 的 G1/4 B

- G1/4 A，符合 DIN EN ISO 1179-2（DIN 3852-11 型號 E）

- 1/2" NPT

- 1/4" NPT

 可應要求提供更多過程連接。

材料接液部件

傳感器：壓阻薄膜

傳感器膜片：1.4404/1.4435 (316L) 1.4542 (630)

插座：1.4404/1.4435 (316L) 1.4301/1.4404 (304/316L)

測量系統

傳感器：壓阻薄膜

傳感器填充：合成油，不含硅 FD1，FDA 列出 無

準確性

參考條件根據 EN 61298-1：TU = const。 (15…25) °C

φ = 常數。 (45...75) % r.F.

pU = 常數。 (860...1060) 毫巴

UB = 24 伏直流 (± 3 伏直流)

RB = 50 Ω，HART：250 Ω

接地

下范圍值 = 0 bar

特性偏差：參考調整后的量程（根據 DIN 16086 的極限點法）

高達量程比 5:1 ≤ ± 0.15 %

量程比 > 5:1 ≤ ± 0.03 % x TD

 選項（不適用于 NB 250 mbar）：

高達量程比 5:1 ≤ ± 0.1 %

量程比 > 5:1 ≤ ± 0.02 % x TD

長期漂移：參考標稱范圍≤ 0.1 %/年

校準位置：垂直

溫度影響過程連接：參考標稱范圍

 環境溫度 -20…80 °C：

0.15 %/10K，大值0.4%

 環境溫度 -40…-20 °C：

典型 ± 0.2 %/10K

指示

顯示： - 帶背光的高分辨率圖形顯示

- 4 鍵操作

- 可自由配置的顯示模式

- 連續旋轉

- 可在電壓下拆卸

輸出

信號：2 線技術 4…20 mA

 下限 3.8…4 mA

 上限 20...21 mA

 下限報警電流 < 3.6 mA

 上限報警電流 > 21 mA

 電流限制 22 mA

 數字通訊：

HART®-協議，版本 7

 設備驅動：

- SIMATIC PDM 的 EDD

- PACTware 或兼容系統的 DTM（FDT 合規性）

功能： - 線性

- 反轉

- 表功能多達 32 個支撐點（準備中）

調節比：高達 20:1

阻尼：0…999.9 s

測量頻率：20Hz

分辨率：≤ 1 μA

電流檢測功能：3.55…21.5 mA 可選擇 0.001 mA 步長

負載 RB：RB ≤ (UV-12V DC)/0,022 A [Ω]

UV = 電源電壓

 用于 HART 通信 RB ≥ 230 Ω

電源電壓

功能范圍：12…30 V DC，反極性保護

紋波：< 5 %

溫度范圍

環境溫度：-20…80 °C

 選項：-40…80 °C

（在低于 - 30 °C 的溫度下，顯示器的可見度會受到限制）

介質：-20…100 °C

儲存：-40…80 °C
