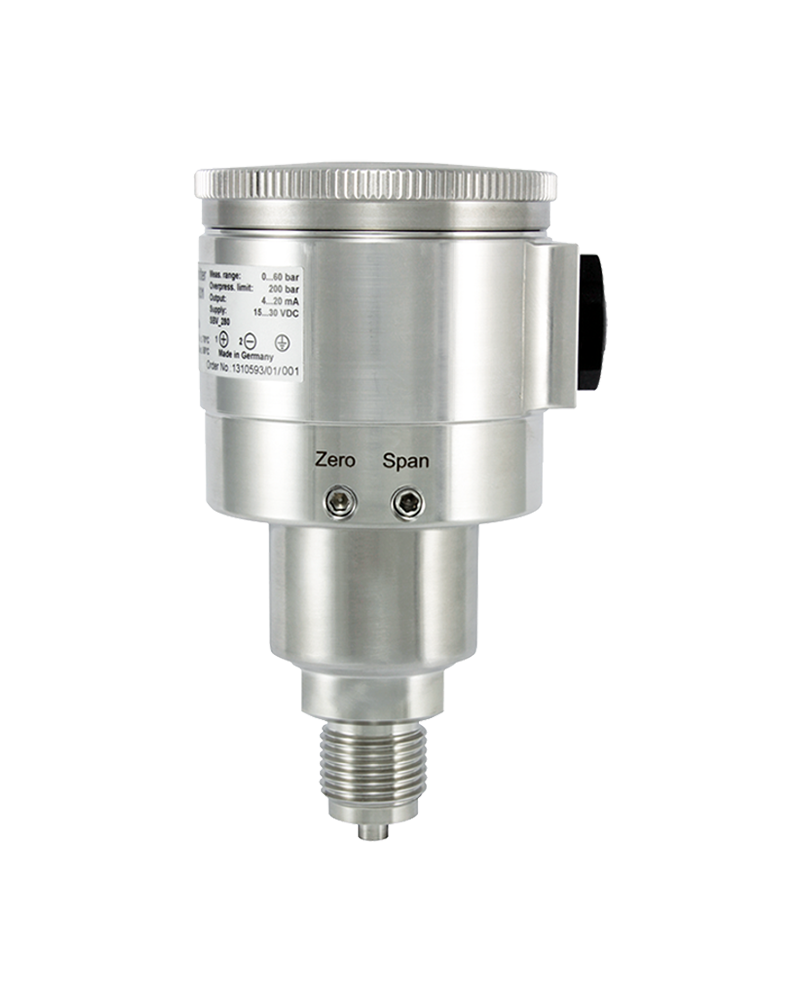

LABOM壓力變送器CB2030

測量范圍 0…25 bar 至 0…600 bar rel。

薄膜傳感器元件

零點和量程可通過電位器進行外部調整

不銹鋼外殼

防護等級 IP 66，符合 DIN EN 60529

更多功能

選項

防爆

昆士蘭礦業批準，ANZEx

材質：不銹鋼 W.-Nr. 1.4301 (304)

防護等級：IP 66，符合 DIN EN 60529

電子單元：完全封裝

電子連接： - 外部可訪問的調整電位器

- 帶有 O 形環螺紋保護的連接室的可旋入式外殼蓋

- 連接端子 4 mm2

- M20 x 1,5 內螺紋

- 電纜密封套 M20 x 1,5 用于電纜 ? 7-13 mm，材料：聚酰胺

- 電纜密封套 M20 x 1,5 用于電纜 ? 8-13 mm，材料：不銹鋼

過程連接

設計：G1/2 B

材料接液部件

插座：不銹鋼墊。-沒有。 1.4404 (316L)

隔膜：不銹鋼墊。-沒有。 1.4542 (630)

測量系統

傳感器：測量電橋嵌入不銹鋼膜片上的薄膜中。

準確性

線性/滯后：≤ 0.3 % f.s. （極限點設置）

可調范圍：零點和測量跨度約。 ± 10 %

溫度影響：對零點和測量范圍：≤ 0.3 %/10K

過載限制：用于短時過載。查看訂單詳情。

過載影響 ≤ 0.1 % f.s.

輸出

信號：4...20 mA，2 線技術，標準。

更多可能性請參見訂單詳情。

測試輸出：通過集成 LOC 二極管進行不間斷輸出電流測量。

響應時間：≤ 20 ms

電流限制：≤ 30 mA

負擔，RB： 當前輸出標準：

RB ≤ (UV-14V)/20mA [KOhm]

 防爆：

RB ≤ (UV-15V)/20mA [KOhm]

UV = 電源電壓

 電壓輸出：

在有電流輸出的設備的情況下可以獲得20mA的電流。

負載影響：對于 500 歐姆負載變化：≤ 0.1 % v.E.

電源電壓

標準版本：標稱電壓：24 V DC

 功能范圍：

2 線技術：14…30 V DC

3 線技術：16…30 V DC

 大限度。許可。工作電壓：30 V DC

防爆設計：許可。電壓范圍：

2 線技術：15…30 V DC

3 線技術：16…30 V DC

 影響：≤ 0,2 % f.s. / 10V

溫度范圍

儲存溫度：-25…80° C

額定溫度：-10…70° C

極限溫度：-25…70° C

測試和

查看文檔

類型系列

CD2030硬盤、CD2031硬盤
