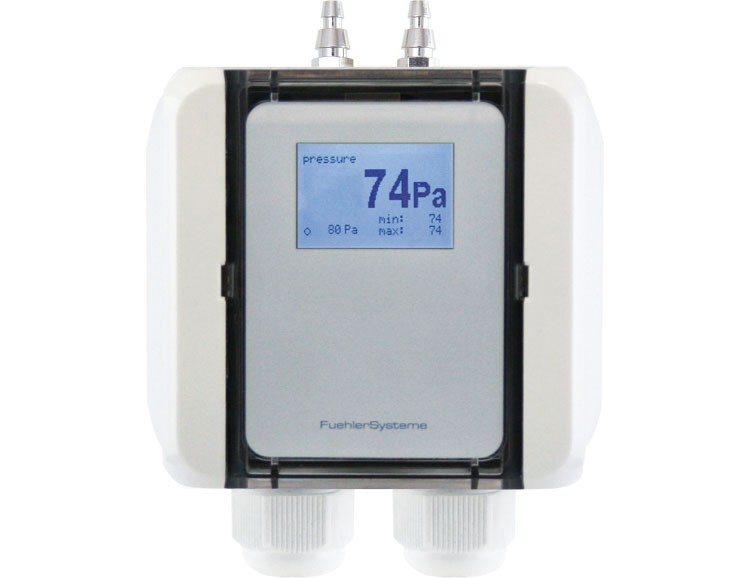

FUEHLERSYSTEME壓力傳感器FS1200

壓力傳感器 FS1200 記錄過壓、欠壓、兩個壓力入口處的壓差以及大氣壓力和大氣壓力，并將測量值轉換為數字輸出信號。

在寄存器中可以指定計算體積流量的K因子和計算公式、單位、海拔高度、輸出衰減滯后、偏移值等。可以使用命令執行零點調整。

作為特殊設備，可以使用無電勢交替觸點和/或背光顯示器。顯示器的內容可以通過使用命令以 90° 的步長旋轉。

作為特殊功能，可以在顯示屏上顯示來自其他總線參與者（也包括跨制造商）的一系列定義的測量值。為了顯示來自其他總線參與者的測量值，這些值由總線主控輸入到相應的寄存器中?？蛇x的交替觸點可以配置為來自其他總線參與者的測量值。

總線設備的地址、傳輸模式/速度、終端電阻和主/從功能的配置可以使用創新的 DIP 開關技術輕松完成。因此，設備可以快速輕松地集成到系統中，然后通過主站進行參數設置。

總線設備甚至可以在主站操作期間重置為工作設置。因此，設備的基本功能可在幾秒鐘內重新創建。在參數設置不正確的情況下，這可能是必要的，例如偏移量、切換閾值、顯示模式等。

通過 FS 主/從拓?fù)浣Y(jié)構，可以在設備系列中安裝無需額外 SPS 主站的自給自足節點。因此，總線設備承擔節點中的主站功能。這會請求其他總線參與者的測量值，自動將這些值輸入相應的寄存器并顯示在內部顯示器中。此外，主站可以評估和操作設備系列中的附加執行器（模擬輸入和輸出、中繼站）。

+/-100 Pa, +/-500 Pa, +/-5000 Pa, 0-200.000 m3/h

Air pressure 500...1150 mbar

Modbus RTU, Relay

output attenuation

input altitude above sea level

hinge lock technology

測量范圍壓差 P21：-100...+100 Pa，P22：-500...+500 Pa，P23：-5000...+5000 Pa

測量范圍 atm.氣壓 500-1150 毫巴

測量范圍條。氣壓 500-1150 毫巴

測量范圍體積流量（計算） V1：0-65.000 m3/h，V2：0-200.000 m3/h，V3：0-30.000 m3/h

準確壓差：±3.0% FS（20°C）；氣壓 ±5 毫巴（20°C 時）

溫度相關壓差：±2,5% FS / 10 K；氣壓：1 毫巴/10 K

線性誤差壓差/空氣：±1,0% 終值

偏置氣壓：可在寄存器中輸入

可以在寄存器中輸入輸出衰減

電源電壓 24 V DC (±5%)

電流消耗最大值30 mA + 30 mA（選項顯示）+ 20 mA（選項繼電器）

數字輸出 Modbus RTU

報警輸出 1 x 無電位轉換觸點，48 V，1 A

可以在寄存器中輸入切換遲滯繼電器

電連接直插式端子，無需工具，省時

耐壓5倍量程

外殼聚碳酸酯 PC UL 94 V0 帶鉸鏈鎖，顏色信號白色，類似于 RAL 9003

尺寸外殼：長 89 x 寬 80 x 高 47 毫米

電纜密封套 PG11 高強度電纜密封套，帶應力消除裝置

顯示可選 LCD 顯示屏，帶背光開/關/自動

防護等級 IP65、IP30（帶氣壓傳感器）

防護等級 III

工作范圍 r.H. 0...98% 相對濕度在無污染、非冷凝的空氣中

工作溫度 0...+50°C

儲存溫度 0...+50°C

安裝 外殼：螺釘緊固，壓力連接：2 個帶緊固螺釘?shù)乃芰瞎艿肋B接管接頭和 2 m ? 6 mm PVC 管（在供貨范圍內）

手動調零 可以通過命令進行手動調零。

認證 CE、EAC、RoHS

型號：

FS1200-MBR-P21P4V1-D -100...+100 Pa 0-30.000 m3/h 500...1150 mbar

FS1200-MBR-P21P4V1-DR -100...+100 Pa 0-30.000 m3/h 500...1150 mbar

FS1200-MBR-P21P4V1-R -100...+100 Pa 0-30.000 m3/h 500...1150 mbar

FS1200-MBR-P21P4V1-X -100...+100 Pa 0-30.000 m3/h 500...1150 mbar -

FS1200-MBR-P21V1-D -100...+100 Pa 0-30.000 m3/h

FS1200-MBR-P21V1-DR -100...+100 Pa 0-30.000 m3/h

FS1200-MBR-P21V1-R -100...+100 Pa 0-30.000 m3/h

FS1200-MBR-P21V1-X -100...+100 Pa 0-30.000 m3/h

FS1200-MBR-P22P4V1-D -500...+500 Pa 0-65.000 m3/h 500...1150 mbar

FS1200-MBR-P22P4V1-DR -500...+500 Pa 0-65.000 m3/h 500...1150 mbar

FS1200-MBR-P22P4V1-R -500...+500 Pa 0-65.000 m3/h 500...1150 mbar

FS1200-MBR-P22P4V1-X -500...+500 Pa 0-65.000 m3/h 500...1150 mbar

FS1200-MBR-P22V1-D -500...+500 Pa 0-65.000 m3/h

FS1200-MBR-P22V1-DR -500...+500 Pa 0-65.000 m3/h

FS1200-MBR-P22V1-R -500...+500 Pa 0-65.000 m3/h

FS1200-MBR-P22V1-X -500...+500 Pa 0-65.000 m3/h

FS1200-MBR-P23P4V1-D -5000...+5000 Pa 0-200.000 m3/h 500...1150 mbar

FS1200-MBR-P23P4V1-DR -5000...+5000 Pa 0-200.000 m3/h 500...1150 mbar

FS1200-MBR-P23P4V1-R -5000...+5000 Pa 0-200.000 m3/h 500...1150 mbar

FS1200-MBR-P23P4V1-X -5000...+5000 Pa 0-200.000 m3/h 500...1150 mbar

FS1200-MBR-P23V1-D -5000...+5000 Pa 0-200.000 m3/h

FS1200-MBR-P23V1-DR -5000...+5000 Pa 0-200.000 m3/h

FS1200-MBR-P23V1-R -5000...+5000 Pa 0-200.000 m3/h

FS1200-MBR-P23V1-X -5000...+5000 Pa 0-200.000 m3/h
